14.04.2003
Autor : Wilhelm Sassenberg
Layout : K7Jo
|
Mini-Barebone-System mit NVIDIA nForce2 |
Shuttle XPC SN41G2: "Space Shuttle" oder "Der Würfel im Alupelz" | ||||||||||||||||
|
Inbetriebnahme, Treiberinstallation
|
Der
folgende Artikel befasst sich mit dem Barebone System
Shuttle
XPC
SN41G2 mit nVidia
Die XPC Serie von Shuttle erfreut sich zunehmender Beliebtheit. Waren bislang jedoch nur die Systeme für Intels P3 und P4 CPUs wirklich konkurrenzfähig, so gibt es nunmehr eine AMD Athlon Plattform der neusten Generation. Das Mainboard des SN41G2 ist mit einem nVidia nForce 2 Chipsatz, genauer gesagt mit der IGP Northbridge und der MCP-T Southbridge, bestückt. Technisch ist das Aluminium Barebone System damit auf dem neusten Stand.
Im folgenden wollen wir das System kurz vorstellen und besonderes Augenmerk auf Design, Ausstattung und "Wohnzimmertauglichkeit" legen.

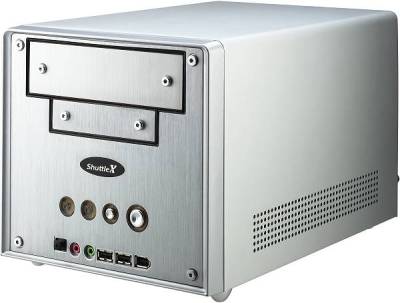

Schick und kompakt: Das Gehäuse des SN41G2 aus gebürstetem Aluminium
Gehäuse komplett aus Aluminium
5,25"-Eischub für optisches Laufwerk
Komplette
Bestückung des
2 x Graphik, LAN, IEEE1394, Sound, SPDIF, TV, sowie Frontanschlüsse

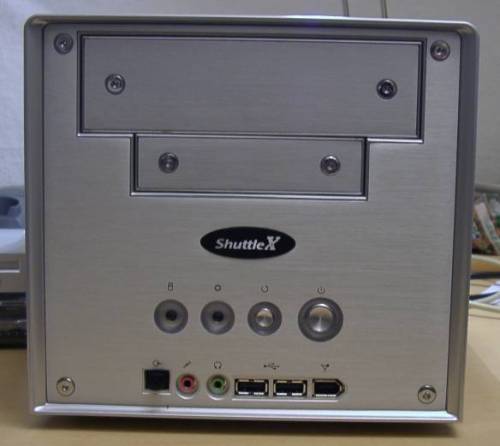

Frontpanel (vorne):
Backpanel (hinten):
Um die Dimensionen des XPC vorstellbar zu machen: Rechts ein schwarzes DVD/CDRW Laufwerk
Das
gleiche Laufwerk seitlich platziert. Das Gehäuse des
Chipsatz:
Prozessor-Unterstützung
Erweiterungssteckplätze:
Grafik-Controller mit 2 VGA-Ausgängen
IDE-Schnittstelle
Multimedia:
Netzwerk:
1394 Firewire
Backpanel-Anschlüsse:
Hauptspeicher:
Hardware-Überwachung
Power Management
BIOS
ATX-Netzteil-Anschuß
Abmessungen
Konformität
Das
Mainboard des
Die Montage ist, bedingt durch die mitunter engen Platzverhältnisse nicht ganz so einfach wie bei einem Standardgehäuse. Allerdings wird sie durch ein durchdachtes Konzept erleichtert. Die mitgelieferte Heatpipe wird auf die über der CPU verschraubt, die notwendigen Gewindehülsen sind fest im Gehäuse integriert. Bevor man jedoch an den CPU Sockel gelangt, muss der oben gezeigte Laufwerkskäfig entfernt werden. Nur so lassen sich CPU und Speicher montieren. Ein Blick ins Handbuch sei an dieser Stelle nur jedem empfohlen. Andernfalls nimmt man den halben Rechner wieder auseinander, weil es nicht möglich ist, nachträglich RAM oder IDE-Kabel zu befestigen. Die IDE Kabel sind durchdacht, denn diese sind exakt auf die Platzverhältnisse im Gehäuse zugeschnitten.
Die folgenden Bilder zeigen die Phasen des Zusammenbaus:

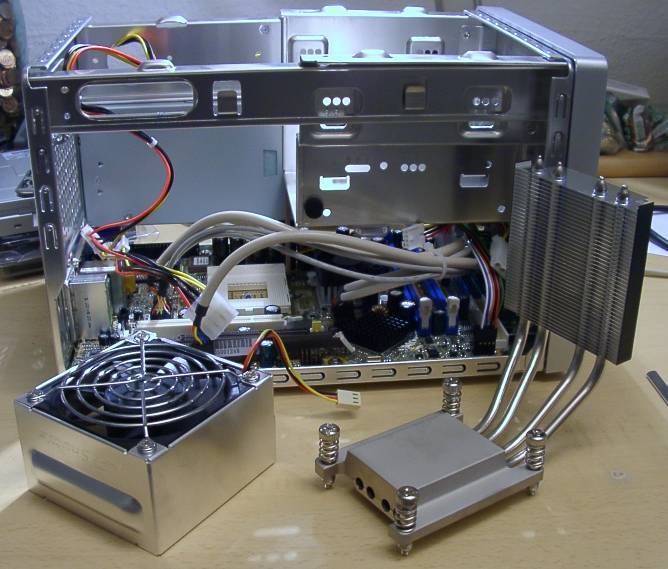

Die Heatpipe und der Lüfterkäfig. Ein Lüfter ist enthalten, ein Pabst-Lüfter kann auch verwendet werden
Enge Verhältnisse: Links die Heatpipe, rechts die RAM-Slots und die IDE/FDD Anschlüsse
Das mitgelieferte IDE Kabel passt perfekt in das Gehäuse
Das kompakte Netzteil, zugeschnitten auf den Shuttle XPC
Das Gehäuse bietet insgesamt Platz für ein 5,25" Laufwerk, optimal ist der Einsatz eines DVD/CDRW Kombilaufwerks, eine 3,5" Festplatte und ein 3,5" Diskettenlaufwerk oder ein Kartenlesegerät. Während es mittlerweile silberfarbene Diskettenlaufwerke von Samsung gibt, fehlt es leider noch am Kombilaufwerk in passender Farbe. Ein CD- oder DVD-Laufwerk ist allerdings in silber zu haben. Optimal wäre es, wenn Shuttle selbst hier passende Laufwerke mit Aluminium-Frontblende oder zumindest Frontblenden zu gängigen Geräten anderer Hersteller anbieten könnte. Denn: Das wirklich erstklassige Aussehen im laufwerksfreien Zustand wird durch den Einbau eines grauen oder schwarzen optischen Laufwerks geschmälert.
Eines bleibt zum Thema Montage noch festzuhalten: Auch wenn es eng zugeht, es passt alles. Alle Teile sind sauber verarbeitet und perfekt aufeinander abgestimmt. So steht dem ersten Einschalten nichts mehr im Weg.
Zusammenstecken, Verkabelung prüfen, einschalten, läuft. So soll es sein, so ist es auch. Die nötigen Einstellungen lassen sich im BIOS vornehmen, FSB, RAM-Takt, Graphikspeichergröße, RAM-Timings, Onboardkomponenten u.s.w.. Die Installation von MS Windows XP verläuft flott, die mitgelieferte Treiber CD installiert alles was man braucht in Abhängigkeit von den aktivierten Onboardgeräten fast automatisch. Nach kurzer Zeit ist das System vollständig installiert und konfiguriert.
Ein paar Einstellmöglichkeiten fehlen im BIOS allerdings. So ist es nicht möglich, den Multiplikator der CPU und die VCore der CPU zu verändern. VDimm gibt es ebenfalls nicht. Das bedeutet, dass man zwar PC400 DDRam mit 200 MHz betreiben kann, jedoch läuft dieser dann asynchron. 166MHz synchron sind nur möglich, wenn man eine 166MHz CPU einsetzt oder das große Glück hat, dass eine 133MHz T'bred B CPU ohne Spannungserhöhung mit 166 MHz läuft. Dann wird aus einem XP1700+ mit 1466 MHz allerdings eine 1833 MHz CPU.
Der Betrieb unter Windows ist stabil, schnell und unproblematisch. Das System ist angenehm leise, der Lüfter der Heatpipe ist temperaturgeregelt, der Netzteillüfter dreht relativ langsam und damit leise. Mit den entsprechenden Lüftern von Pabst wird das Gerät dann vollständig Wohnzimmertauglich.
Trotz Vollinstallation mit dem berühmten "Sack voll Software" lässt sich das System nicht aus der Ruhe bringen. Abstürze waren während des Installations- und Testbetriebs nicht zu verzeichnen.
Die
Netzteilleistung von nur 200W braucht niemanden zu beunruhigen. Im
Gegensatz zu herkömmlichen PC-Schaltnetzteilen mit universellen
Einsatzmöglichkeiten ist das Netzteil des
Übertakten ist keine Domäne des SN41G2, da es dem BIOS an dafür notwendigen Einstellmöglichkeit fehlt. Wer also nicht geneigt ist, selbstständig Modifikationen an Multiplikator und VCore vorzunehmen, wird bei der Suche nach einem übertaktungsfreundlichen System hier nicht fündig. Das Fehlen der Spannungsänderung wäre noch tragbar, wenn wenigstens der Multiplikator einstellbar wäre. Schließlich kann man einen XP1700+ mit 133MHz x 11 oder mit 166MHz x 9 betreiben, ohne dass man dabei vom Übertakten sprechen müsste.
Auf die graphische und tabellarische Darstellung der Benchmarks wollen wir diesmal verzichten. Mit optimierten BIOS-Einstellungen läuft das System auf dem Niveau anderer nForce2 Platinen, die Graphik des nForce2 arbeitet etwa auf dem Niveau einer Radeon 9000 oder einer GForce4 MX440. Die Speichergröße ist im BIOS einstellbar und die Taktung des Arbeitsspeichers hat somit auch Einfluss auf die Graphikleistung.
Shuttle bietet mit dem XPC SN41G2 ein modernes Basissystem für AMD CPUs an, welches kaum Wünsche offen lässt. Lediglich die etwas karge Austattung des ansonsten sehr guten BIOS' lassen speziell beim PC-Kenner mit Ambitionen zum Übertakten einige Wünsche offen. Alle Komponenten funktionieren tadellos und so macht es Spaß, vor einem solchen System zu sitzen. Wem die Graphikleistung nicht reicht, dem steht es frei, den vorhandenen AGP Slot mit einer leistungsstarken Graphikkarte zu bestücken. Das Vorhandensein des AGP Slots ist in dieser Kategorie der Barebones und Komplettsysteme keinesfalls branchenüblich. Der XPC ist auch eine günstige Alternative zum Notebook, wenn dieses wegen seiner Kompaktheit und nicht wegen des netzunabhängigen Betriebs gewünscht ist. Mit einer guten Graphikkarte ausgestattet, macht der XPC auf jeder LAN-Party eine gute Figur, selbst eine schicke Ledertasche und leuchtende Frontblenden sind erhältlich. Eines sollte man beim Kauf eines solchen Systems allerdings beachten: Mehr als ein 5,25" Laufwerk (CD), eine Festplatte und ein Diskettenlaufwerk/Kartenlesegerät geht nicht. Das macht unter Umständen die Anschaffung eines DVD/CDRW oder DVD-R/DVD+R Laufwerkes erforderlich. Bei diesen Geräten sollte man sich wiederum Gedanken um deren Frontblende machen. Eine schwarze (wie im Test verwendet) geht noch, eine graue entstellt die ansonsten sehr ansprechende äußere Erscheinung. Aber vielleicht nimmt sich Shuttle dessen an und schließt eine Kooperation mit einem Hersteller dieser Laufwerke oder bietet sie sogar selbst an. In diesem Sinne: XPC SN41G2, nicht schnell ... sondern schön (und) schnell.
|
||||||||||||||||
